王松雷 王欣仁
1 工業制動器能效測試研究的意義
鼓式制動器、摩托車剎車圈、Drum brake、輪轂剎車圈專業生產廠家無錫九環2020年10月29日訊 節約能源是我國的基本國策，是我國經濟和社會發展的一項長遠戰略方針，也是當前一項極為緊迫的任務。我國是世界上能源消耗最大的國家之一，2008 年單位GDP 能耗為1.1 t 標準煤/ 萬元，世界主要國家單位GDP 能耗排名僅次于南非，單位GDP 耗能超過世界平均水平的2 倍。2015 年我國能源能耗總量43 億噸標準煤，單位GDP 能耗0.64 噸標準煤/ 萬元，雖然單位GDP能耗有所下降，但仍然超過世界平均水平的2 倍。特種設備節能是節能工作重要的一環，我國80% 的能源是被特種設備消耗的，我國在用起重機械超過210.44萬臺，據推算，我國起重機年用電量超過370 億kW 時，制動器約占整個起重機耗電量的2%，單臺制動器的電機功率已達1 000 W，有的甚至更大，制動器年耗電量超過7.4 億kW·h。開展工業制動器能效測試的研究，對工業制動器能效檢測和節能設計、節能監管等環節都具有重要意義。
2 能效測試臺架
按照GB/T 30221—2013《工業制動器能效測試方法》要求的測試儀器和測試方法，測試最基本的儀器設備有電壓表、電能表、制動器力矩試驗臺（總制動力不大于6 3 000 N 的制動器測試動態制動力，需要?jiǎng)討B(tài)慣性試驗臺；總制動力大于6 3 000 N 的制動器測試靜態制動力，需要靜力矩試驗臺）。除了這些必須的測試儀器，為了測試方便還可以搭建推動器試驗臺、制動器可靠性試驗、夾緊力測試儀等。
2.1 低速軸制動器動態慣性試驗臺
低速軸制動器是指安裝位置位于減速器之后的位置，制動初速度低，正常制動時初轉速接近0，緊急制動時也僅是高速軸轉速的幾十分之一，或更小。制動力矩大一般超過63 000 N，工作時一般需要配備液壓站開閘，強度要求高，結構件大多由鍛造鋼板制造，最常見的作為安全制動器使用，直接制動卷筒法蘭。主要有液壓鉗盤式制動器、電磁鉗盤式制動器等。低速軸制動器動態慣性試驗臺用來測試超出高速軸試驗臺試驗?zāi)芰Φ闹苿?dòng)器，一般為低速軸制動器，通過式（1）計算有效制動力矩。
式中：F b 為單臺制動器的有效制動力，N；Mb 為單臺制動器的制動力矩，當試驗測得的制動力矩大于產品銘牌標定的制動力矩；Mb 為產品銘牌標定的制動力矩，否則，Mb 為實測制動力矩，N·m；R 為理論制動半徑，m。
低速軸制動器動態制動力測試，在圖1 所示的動態慣性試驗臺上進行。將被測制動器安裝在升降平臺上。根據制動器的力矩標尺調整制動器制動彈簧，將制動力矩調到額定制動力矩。根據額定制動力矩的大小按式（2）來確定加載的慣量大小，通過不同慣量盤的組合來滿足需要加載的慣量，制動初速度數值根據額定制動力矩的大小參照J(rèn)B/T 10917—2008《鉗盤式制動器》等制動器標準來選取。測試結果可得到能效計算所需要的動態制動力矩 Mb，還可得到動態摩擦因數等有用參數。

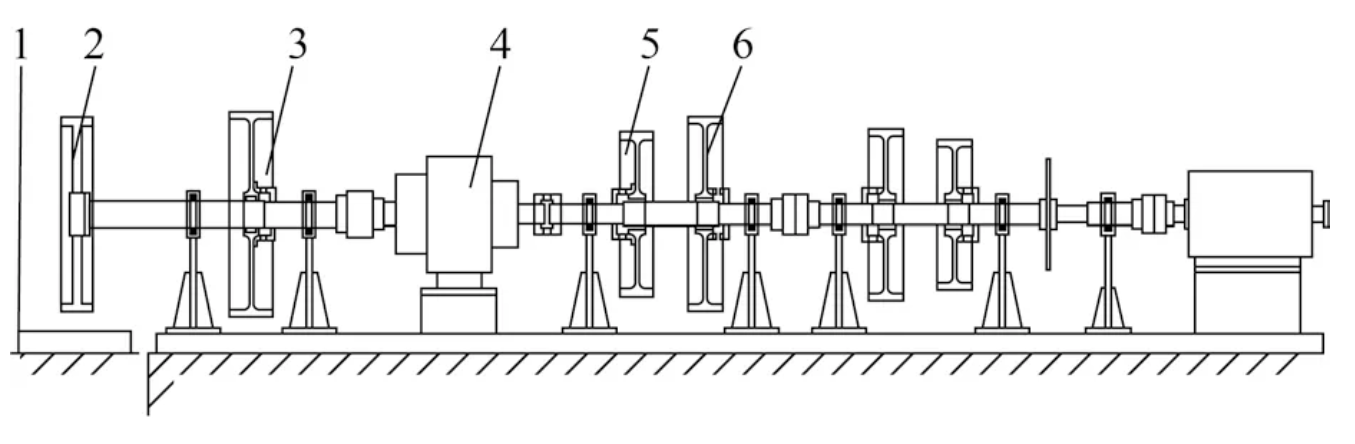

1. 制動器安裝底座 2. 制動偶件 3、5、6. 慣量盤 4. 軸承
圖1 低速軸制動器動態試驗臺
式中：Md 為額定制動力矩，N·m；i 為減速器速比；n 1 為制動初速度，r/min。
2.2 制動器靜態制動力矩試驗臺
GB/T 30221—2013《工業制動器能效測試方法》指出，當總制動力大于63 000 N 時可測試靜態制動力。因此，對于制動力大于63 000 N 的制動器可以不用測試動態制動力，可以在靜態制動力試驗臺上測，對于制動力大于低速軸制動器動態試驗測試能力的制動器，也只能在靜態制動力試驗臺上測。制動器靜態制動矩試驗臺如圖2 所示。

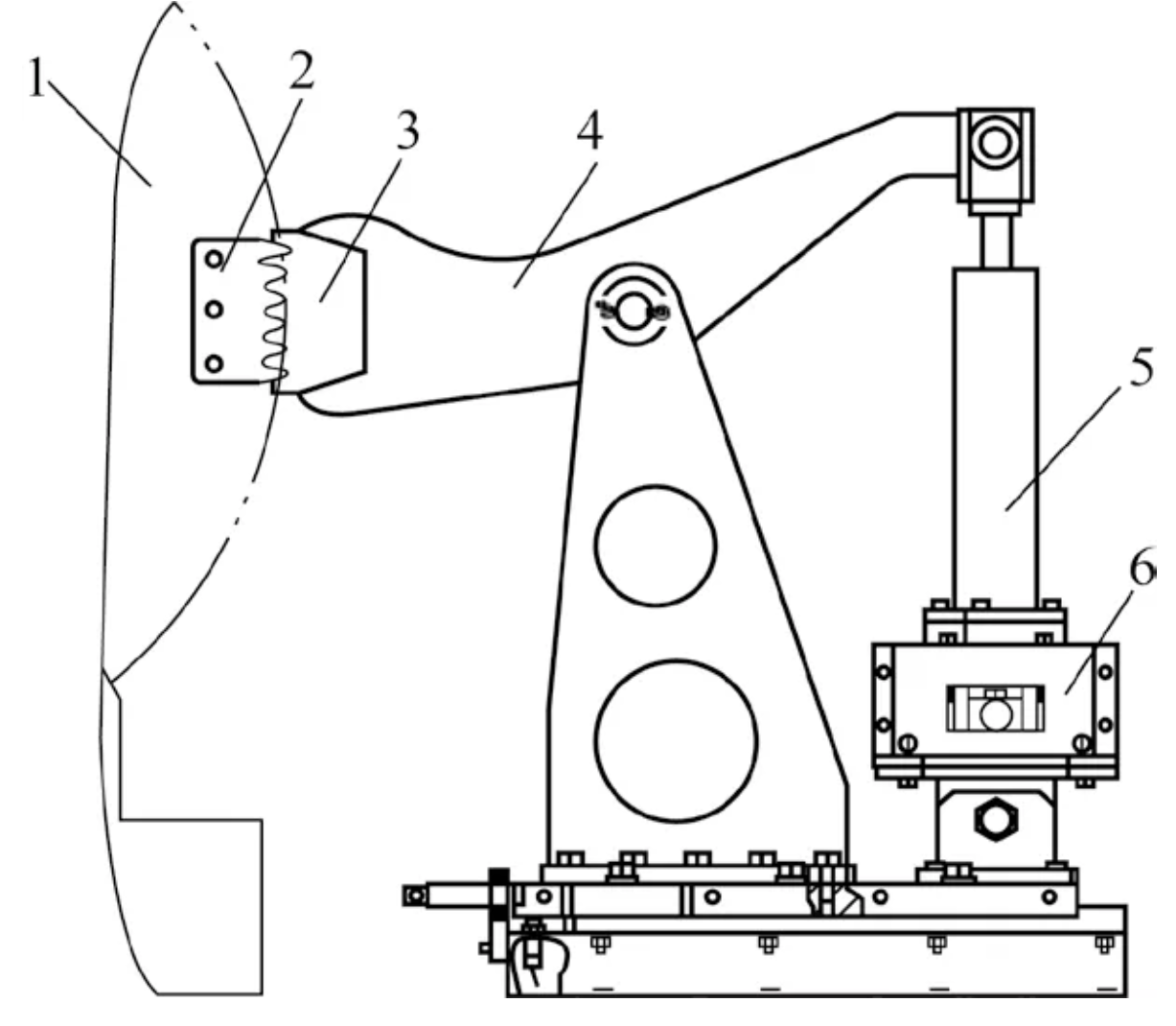

1. 慣量盤 2. 齒形結構 3. 齒形塊 4. 杠桿 5. 液壓桿 6. 測力裝置
圖2 制動器靜態制動矩試驗臺
制動盤相當于卷筒法蘭，鉗盤式制動器鉗口加緊制動盤。液壓桿推動曲柄，通過半齒嚙合，推動制動盤轉動。制動力計算仍按式（1）計算，靜態制動力矩
式中：Mbs 為靜態制動力矩，N·m；p 為液壓缸壓力，N/mm2；A 為液壓缸活塞面積，mm2；G 為杠桿質量，kg；L 為液壓缸中心至制動中心的距離，m；a 為杠桿質心至制動中心的距離，m。
2.3 高速軸制動器動態慣性試驗臺
高速軸制動器是指安裝于減速器之前，制動初速度高、制動力矩不大、制動力一般小于63 000 N、結構緊湊、強度要求低，普遍用作起重機的工作制動器。主要有電力液壓鼓式制動器、電力液壓盤式制動器、電磁鼓式制動器、電磁盤式制動器等。 動態制動力矩測試臺與圖1 的慣性試驗臺類似，只是沒有減速器。根據額定制動力矩的大小按式（4）來確定加載的慣量大小，制動初速度數值根據額定制動力矩的大小參照J(rèn)B/T 6406—2006、JB/T 7020—2006、JB/T 7685—2006 等制動器標準來選取。
式中：ΣJ 為慣性試驗臺主軸上模擬總轉動慣量，kg·m2；Md 為額定制動力矩，N·m；n 1 為制動初速度，r/min。
2.4 推動器試驗臺
推動器試驗臺是專為測試推動器推力和耗能的試驗
裝置，如圖3 所示。目前市場上95% 以上的工業制動
器驅動裝置采用的是推動器，主要是電力液壓推動器，
也有極少量的電磁推動器。對于同型號電力液壓制動器
能效的高低主要取決于推動器的耗能，因此，制動器能
效可以在推動器試驗臺上測試推動器的能耗，推動器的

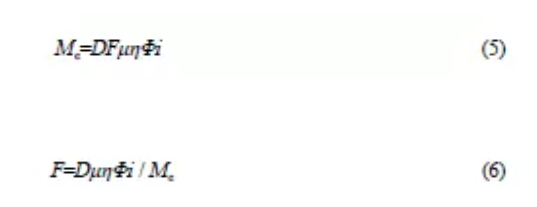

負載按式（6）計算。

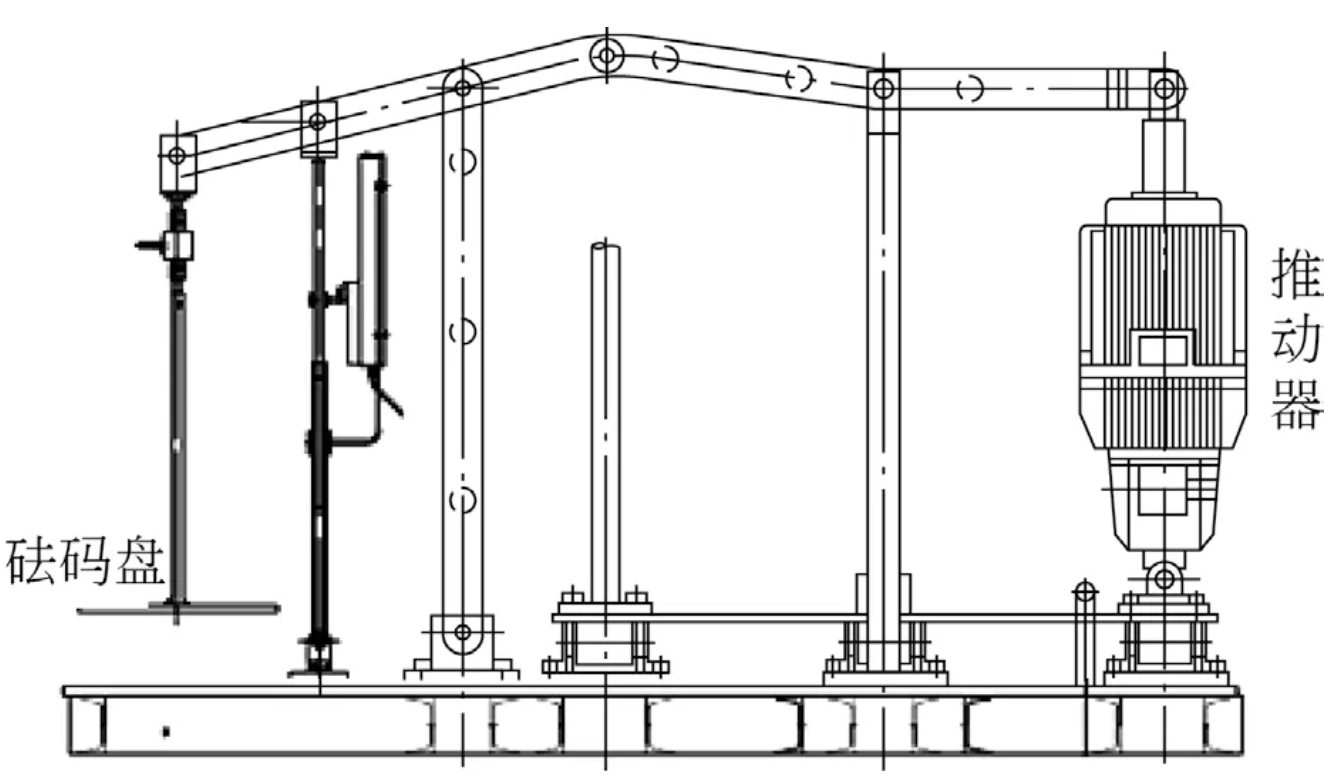

圖3 推動器試驗臺
式中：F 為推動力推力負載，N；D 對于鼓式制動器為制動器輪直徑，對于盤式制動器為有效制動直徑，mm；μ 為摩擦因數，一般為0.35~0.4，也可為實測數值；η 為機構總傳動效率，取0.85；Φ 為推力利用系數（由設計規定），一般取0.95；i 為驅動裝置輸出推力至制動瓦的總杠桿比，對于電磁制動器一般為0.8~2.5，對于電力液壓制動器一般為8~16，具體可看設計圖紙或根據結構形式計算；Me 為制動器的額定制動力矩，也可為實測制動力矩，N·m。推動器試驗臺對于研究不同制動力下制動器的能效極為方便，只需要改變推動器負載（砝碼）的重量即可，不用在制動器試驗臺上不斷調整制動彈簧和重復測試制動力矩，對于研究推動器耗能和制動器能耗非常方便。
2.5 電參數測試儀
電壓表、電能表精度0.5 級，最小分辨力0.001 度。
3 能效測試實例
3.1 被測樣機基本參數
測試樣機為：YWZ8-700/E301，額定制動力矩為8000 N·m，制動輪直徑700 mm；推動器型號Ed301/6，推動器電機額定功率550 W，額定電壓380 V，額定頻率50 Hz，額定推力3 000 N，額定行程60 mm，額定動作頻率1 200 次/h，接電持續率40%。
3.2 有效制動器力測試
由于該制動器的額定制動力矩為8 000 N·m，額定制動力為22 857 N，小于63 000 N，因此，在高速軸制動器動態慣性試驗臺上測試動態制動力矩。測試如圖4所示。測試結果為8 455.2 N·m，大于額定制動力矩。根據GB/T 30221—2013《工業制動器能效測試方法》，制動力選取額定制動力8 000 N·m 參與計算，有效制動力按式（1）計算的結果為22 857 N。
3.3 推動器耗電量測試
1）斷續工作制耗電量測試40% 接電持續率，1 200 次/h 動作頻率，測試電壓在390 V 左右，工作電流1.27 A 左右，1 h 耗電量0.2214 kW·h。

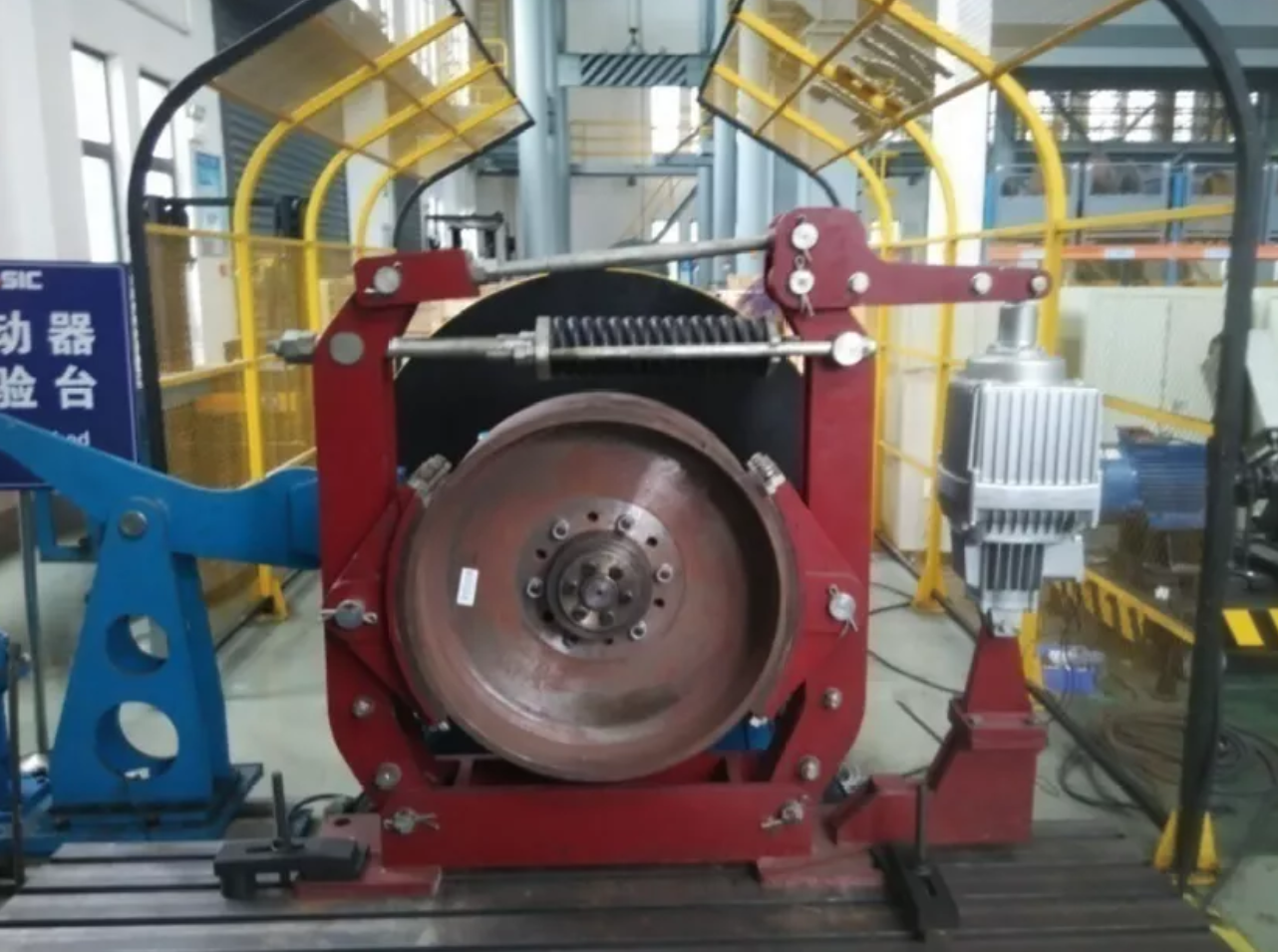

圖4 制動器動態制動力矩測試
2）連續工作制推動器耗電量測試100% 接電持續率，測試電壓在390 V 左右，工作電流1.28 A 左右，1 h 耗電量0.532 3 kW·h。
3.4 能效計算
推動器1 h 與形式制動器的耗能按式（7）計算，制動器能效按式（8）計算。
式中：E 為制動器消耗的總能量，J；D 為電能表測試值，kW·h。制動器能效為
式中：ηi 為制動器能效，i =1 時為連續工作制的能效，i =2 時為斷續工作制的能效，N/J；Ei 為推動器耗能，i =1 時為連續工作制的耗能，i =2 時為斷續工作制的耗能，J。計算得：η 1=0.012 N/J，η 2=0.029 N/J
4 結論
1）制動器能效取決于有效制動力和驅動裝置能耗，根據測試的便捷性和測試目的不同，測試方案可以有多種：①可以在動態制動力矩試驗臺上直接完成全部測試，首先測試制動力，然后用電能表測出能耗。缺點是動態制動力矩試驗臺利用效率低；②直接在靜態制動力矩試驗臺上測，缺點同樣是試驗臺利用效率低；③在推動器試驗臺上測能耗，理論計算或按銘牌選取制動力矩，優點是測試效率高，缺點是精度低；④可以在力矩試驗臺上測出制動力矩，然后在推動器試驗臺上測試能耗，缺點是需要重新裝卸和安裝，優點是準確性高，測試效率高。
2）制動器能耗高低與制動器產品銘牌標定有關。能效計算中，實測制動力矩大于產品銘牌標定的，制動力矩選取銘牌標定值；實測制動力矩小于等于銘牌標定值的，按照實際測試制動力矩。因此，產品出廠時，銘牌標定的準確性，對能效測試結果有一定的影響。
3）制動器能效的高低與制動器機械機構及推動器有關。制動器機械結構影響因素主要有摩擦因數、傳動比、機械傳動效率等；推動器影響因素主要有推動器推力利用系數、推動器電動機效率等。
4）提高制動器能效應想辦法增大制動力矩比如改進制動器結構（彈簧布置位置、杠桿比、增大摩擦因數、提高機械傳動效率等）；降低驅動裝置耗能（提高電機能效、提高液壓泵效率、采用兩步制動、換液壓推動器為電磁推動器等）。
